1.绞线
- 在以太网络中有超过70%的网络是使用UTP架设成的,由于UTP价格低廉且安装容易因此业界使用率非常高,不论10BaseT或100BaseTX的网络都是采用双绞线。
- 双绞线顾名思义导线须对绞,而对绞的目的就是要减少杂音(Noise),串音(Crosstalk)等干扰,因为当在线的电流流动时会产生电磁场,因而干扰其他导线,若把正信号和负信号对绞,则两者产生之磁场互相抵消, 减少干扰。

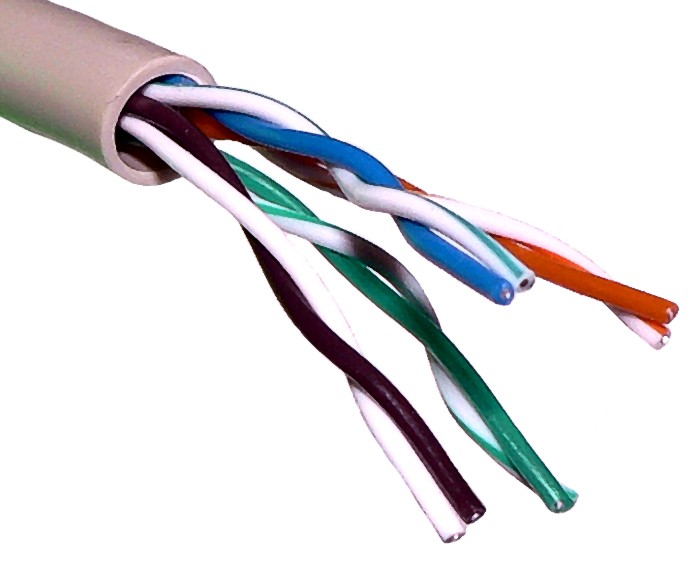

- 将UTP线剥除开来,我们可以看到四对不同颜色的线,而且是成对的绞在一起,四对线的颜色分别为蓝/白蓝、橙/白橙、绿/白绿、,棕/白棕,如图所示,所谓白蓝,是指白底参杂少许蓝色,其他颜色以此类推,一般而言橙/白橙,绿/白绿绞线次数每英吋约4次,蓝/白蓝,棕/白棕绞线次数每英吋约3次,因此橙/白橙,绿/白绿有比较好的抗噪声能力,因此网络压线时,建议使用这两对线。

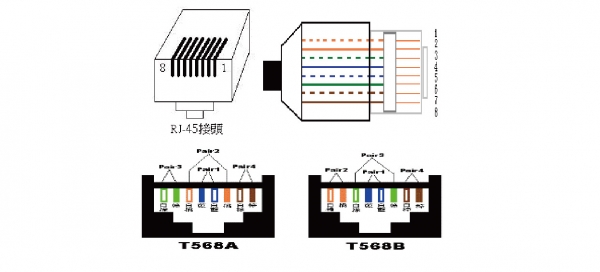

EIA/TIA-568定义两种接头规格,EIA/TIA-568A及EIA/TIA-568B,EIA/TIA-568A已经淘汰,目前大多使用EIA/TIA-568B,它的脚位排列顺序为白橙、橙、白 绿、蓝、白蓝、绿、白棕、棕(RJ头平面看过去),如图所示:
EIA/TIA定义UTP缆线标准EIA/TIA-568B,分为五种Category:
Category 1:速率 1 ~ 2 Mbps
Category 2:速率 1 ~ 2 Mbps,用于语音。
Category 3:速率 16 Mbps,用于10BaseT及4Mbps Token Ring。
Category 4:速率 20 Mbps,用于10BaseT及16Mbps Token Ring。
Category 5:速率 100 Mbps,用于100BaseTX。
- 双绞线依其组成方式又可分为无遮蔽式双绞线 (Unshieled Twisted Pair)及遮蔽式双绞线(Shieled Twisted Pair);遮蔽式双绞线,顾名思义就是对绞线多了一层金属遮蔽物,外带多加了一条接地铜线,因此可想而知遮蔽式双绞线有较好的防止噪声电磁波干扰能力,但是价格较为昂贵 ,安装上也比较困难。
- 一般我们录音系统所用到的缆线会使用到8P以上的缆线,从8P~200P都有可能,这中间缆线色对规则就很重要,一般可分为两种分线方式:
(A)
母线:蓝、黄、绿、红、紫
子线:蓝白、棕黑、黄白、棕黑、绿白、棕黑、红白、棕黑、紫白、棕黑
子/母 |
蓝 |
黄 |
绿 |
红 |
紫 |
白 |
1 |
3 |
5 |
7 |
9 |
棕/黑 |
2 |
4 |
6 |
8 |
10 |
超过10P之缆线需加上缆线外扎色带来区分,每一把外扎色带缆线为10P,如100P缆线就会有10对外扎色带作区分。
(B)
母线:白、红、黑、黄、紫
子线:蓝、橙、绿、棕、灰
子/母 |
白 |
红 |
黑 |
黄 |
紫 |
蓝 |
1 |
6 |
11 |
16 |
21 |
橙 |
2 |
7 |
12 |
17 |
22 |
绿 |
3 |
8 |
13 |
18 |
23 |
棕 |
4 |
9 |
14 |
19 |
24 |
灰 |
5 |
10 |
15 |
20 |
25 |
超过25P之缆线需加上缆线外扎色带来区分,每一把外扎色带缆线为25P,如100P缆线就会有4对外扎色带作区分。
2.配线端子板
于电信环境中,为了确保设备的独立性及后续查修方便,一般都会使用端子板与缆线及跳线的配置,进行各设备互相连结,目前常见的如下面两种:

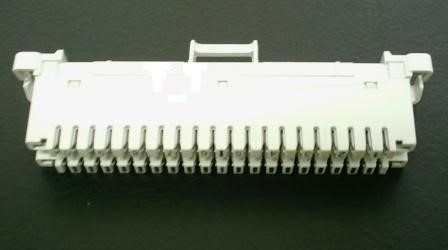

- KRONE配线架:
以10P为一个单位,每一CH需两条绞线才可工作。

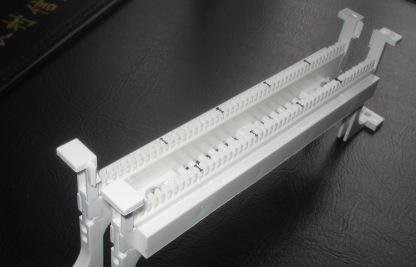

- 110型配线架:
以50P为一单位,扩充方式以4P or 5P排齿为组合单位,分析如下:
25P:4P*5 + 5P*1
16P:4P*4
可利用排齿组合搭配出所需要的CH,下图所列每一排25P,两排共50P。
3.打线器
端子板及缆线于进行结合时需利用特殊打线器进行介接,不同配线架需搭配不同打线器,下列两种为目前常见的打线器种类:
(A) KRONE端子板用打线器。
(B) 110型端子板用打线器。
4.AMP接头

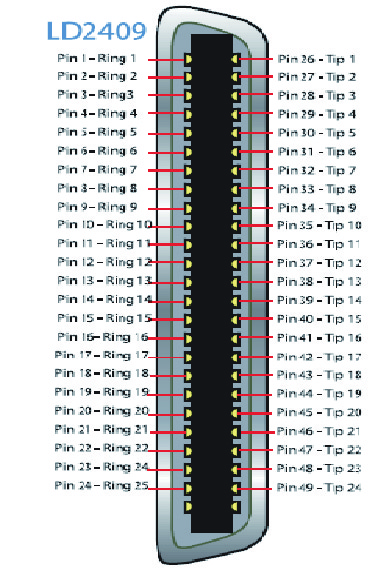

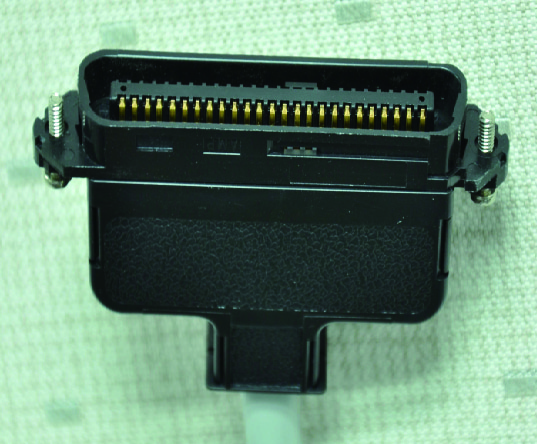

AMP接头主要是运用在录音缆线与录音卡片进行介接的接触点上,目前我们录音卡片使用的为50P接头,此接头又区分为两种,分别为公头及母头,该接头使用上须搭配卡板接头形状使用,目前我们使用卡板为母头,故录音接头需为AMP公头进行介接。
AMP接头需利用下列特殊工具『蝴蝶型夹线器』进行AMP接头与缆线介接。
结论
以上所介绍的相关资料为目前工作上均会接触到的相关信息,其实这些专业知识当您清楚相关流程及互相对应的功能后,于工作上将能快速协助您排除当下所遇到的问题是否为线路问题所导致,所以这些基础功夫与我们的工作是息息相关,打好基础功夫将是未来成功的第一步。
作者:北京宏盛 系统服务部 Alvin
